环境要求：系统中用于机房、调度室的设备，能在下列条件下正常工作：

a）环境温度：15℃~35℃；

b）相对湿度：45%～75%；

c）温度变化率：小于10℃/h，且不得结露；

d）大气压力：86 kPa～106kPa；

e）GB/T 2887-2010规定的尘埃、照明、噪声、电磁场干扰和接地条件。

除有关标准另有规定外，系统中用于煤矿井下的设备在下列条件下正常工作：

a）环境温度：0℃~+40℃；

b）平均相对湿度：≤95％(＋25℃)；

c）大气压力：80～106kPa；

d）有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。

1、“七遥”功能

（1）遥控：高低压开关的分合闸控制操作、保护信号复位操作、挂接检修牌，在模块及系统主机上都可以进行电路的分、合闸操作。

（2）遥测：对高低压开关终端模块电力参数和变量远程传送实时测量。

（3）遥调：在模块及系统主机上可就地/远程在线进行对高低压开关终端模块额定参数远程、就地读取和整定实时遥调。

（4）遥信：实时监视开关分合位置、风电瓦斯电开关量状态、控制输出状态、各故障 报警状态等信号量。

（5）遥视：具备变电所视频监控。

（6）遥脉：系统具备高低压开关的遥脉功能，经系统计算可实现电度系统的班报、日报、月报等报表。

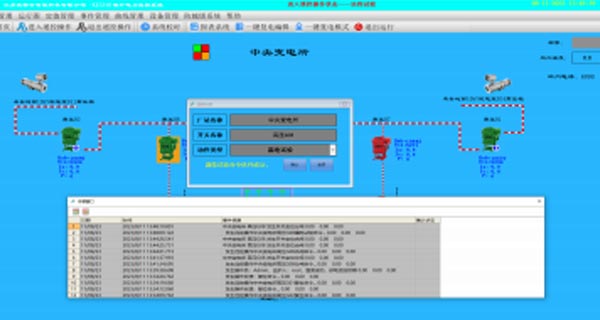

（7）遥试：系统具备地面做远方实验功能。具有模拟现场试验场景的能力。

2、 实时供电状态、 环境监视功能：

（1）上传所有监控电力线路的实时数据（电流、电压、功率、功率因数、用电量、零序电压、零序电流、绝缘电阻值等参数），运行状态（分闸、合闸、故障）和故障 情况（故障发生时间、造成故障的原因）到地面监控的计算机，使控制室值班人员可以及时了解电力系统的运行状况。

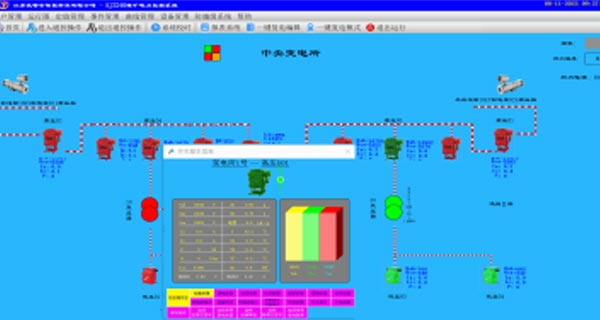

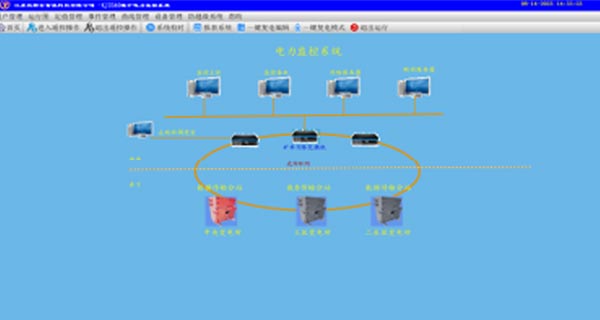

（2）地面主机实时显示并监测开关设备的运行情况，在界面上按顺序排列同时显示各个变电所每一台开关的运行情况，用户通过操作可以直观地观察到设备的实时电压、工作电流、及开关分合闸状态等电力参数。

（3）可对各个变电所的开关进行实时数据分析，用动态直方图表示各开关的电压变化情况。

3、 管理功能：

（1）系统管理功能：提供修改密码、修改用户权限、登陆系统及锁定系统菜单，管理者通过该功能设置用户不同的部门使用权限，实现安全管理；

（2）提供开放的数据接口，可以根据用户要求提供“供电安全监控系统”数据库或者WEB模式的数据接口；

（3）数据库管理：采用实时数据库技术，满足系统数据的实时读取与访问。

（4）实现电力系统运行状况，安全管理，历史记录等的综合查询，统计功能，使其成为一个综合性系统工程，既面向设备管理又面向生产管理。

4、预警报警功能：

（1）开关变位报警、事故报警、保护动作报警、可通过设置上限、上上限、下限、下下限、改变速率、偏差等实现电压电流越限预警、报警，在出现开关跳闸后可迅速判断故障所在范围，实现故障优先报警。

（2）能动态的显示越限、故障报警，工作人员可随时掌握电网运行状态，发生越限、故障时，系统能发出声音报警，同时在报警信息窗口显示其报警类型、报警状态、报警时间等，并可通过选配组件实现语音报警。

（3）在上位机的每一步操作系统都要进行精确记录并语音播报操作内容，以防止操作员做出不当动作。

5、快速恢复送电一键恢复功能：由于变电所存在大面积停电的情况，使用快速恢复送电一键恢复功能，就可以达到快速而准确的开关送电的目的。可以预先设置好送电的开关顺序，开关合闸间隙一般为十秒钟左右。在出现了大面积停电的情况，利用此功能就可以到达快速，准确，方便的送电。

6、具备防越级跳闸功能：防越级跳闸功能，防越级等级不低于7级，上位机系统可详细显示出每级参数、断线、闭锁动作值等信息。

7、具有供电系统故障追查定功能：当监控系统内的开关出现变位、故障等异常情况时，系统会记录动作开关的时间等综合数据以及相应开关的上、下、级开关数据进行对比分析，判断极有可能出现故障的位置区间及故障类型，以便工程师进行分析判断并快速查出故障原因，恢复正常供电。

8、系统软件具有容错功能：系统具有自我检测功能，自动监测出故障点的区段，作出对应处理，保证系统在使用时处于完好状态。当出现鼠标、键盘操作错误，盘片读写错误或打印机没连机等故障时，不影响整个系统软件的运行。

9、系统具备标准的OPC接口：系统具备较强的可扩展性，可接入其他具 备标准OPC接口的项目，便于接入矿井自动化信息平台，实现各系统数据共享，可 无偿提供后期接入矿井自动化信息平台所需的通讯协议、数据和技术支持等。

10、双机切换功能：统具备操作双机、双电源互备， 一旦其中一个出现故障，备用设备立即切换为工作模式，备用电源至少持续运行24h，保证系统软件持续、稳定、可靠地与现场自动化设备通讯, 不间断监控电网安全状况，历史数据可以保存10年

11、数据备用功能：系统具有数据自动备份功能，在不同硬盘上进行自动数据备份。

1、系统技术参数 ：

（1） 开关变位时， 音响报警时间不大于1秒，控制命令输出不大于2秒。开关量状态信号变位时，

（2）音响报警响应时间不大于1秒，画面推出时 ，间不大于2秒。

（3） 模拟量采样精度：交流量≤0.5％。功率量≤0.5％。

（4） 遥控、遥调正确率100％。

（5） 遥测合格率大于99.99％。

（6） 遥测综合误差小于0.5％。

（7） 遥信量：遥信正确率≥99.99%.

（8）事故时遥信变位传送时间<ls。

（9）遥测刷新时间<lS。

（10）遥控遥调命令传送时间 <1s。

（11）画面调用实时响应时间 <1s。

（12）遥测量：U、I：0.2%；

（13）事故顺序记录分辩率小于等于2ms.

2、系统巡检周期：系统巡检周期不大于30s，并符合监控要求。

3、调节响时间：调节响时间不大于系统巡检周期。

4、画面响时间：调出整幅画面85%的响时间不大于2s，其余画面不大于5s。

5、误码率：不大于10。

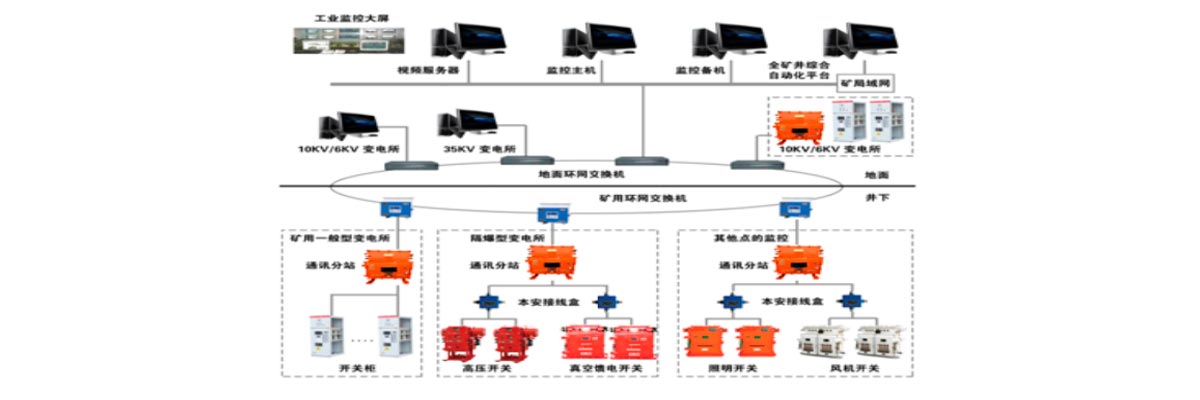

6、传输距离上限：工控机至交换机之间的传输距离上限：50m（五类双 绞线)；交换机至KTG220地面用光端机之间的传输距离上限：50m（五类双绞线)； KTG220地面用光端机至电力传输分站之间的传输距离上限：10Km（发射光功率-15dBm～-5dBm；接收灵敏度-30dBm；使用MGTSV矿用单模光缆；光纤接点总数12个，其中热熔接点5个，冷熔接点5个，活动连接点2个)。

7、备用电源工作时间：在电网停电后，备用电源能保证系统连续监控时间不小于2 h。

8、存储时间：存储时间满足下列要求， 重要开关的实时监测值存盘记录保存7d以上；模拟量统计值、报警/解除报警时刻及状态、开关状态及变化时刻、累计量值、设备故障/恢复正常工作时刻及状态等 记录保存1年以上。 当系统发生故障时，丢失上述信息的时间长度 不大于5min；

9、统计值时间：模拟量统计值是5min的统计值。

10、供电距离：向传感器及执行器远程本安供电距离不小于2km。

11、累积量时间间隔：累计量时间间隔不大于系统巡检周期。

12、传输性能： 1)工控机至交换机： a)传输方式：TCP/IP电缆传输方式； b)传输速率：10/100/1000Mbps； 2)交换机与KTG220地面用光端机： a)传输方式：TCP/IP电缆传输方式； b)传输速率：10/100/1000Mbps； 3)KTG220地面用光端机与电力传输分站： a)传输方式：TCP/IP光传输方式； b)传输速率：10/100/1000Mbps；

13、电源波动适能力：供电电压在规定的电压波动范围内变化时，系统的 主要功能和主要技术指标不低于本标准的要求。

14、工作稳定性：系统进行工作稳定性试验，通电试验时间不小于7d，其主要功能和主要技术指标不低于本标准的要求。

15、防爆性能：系统中的产品及关联设备应符合GB3836.1-2010、 GB3836.2-2010及GB3836.4-2010的规定，其图样及产品必须经过指定的检验单位检验，并取得“防爆合格证”和“安全标志”，防爆关联配接设备应进行防爆关联审查和检验，取得防爆关联审查检验合格证明。
