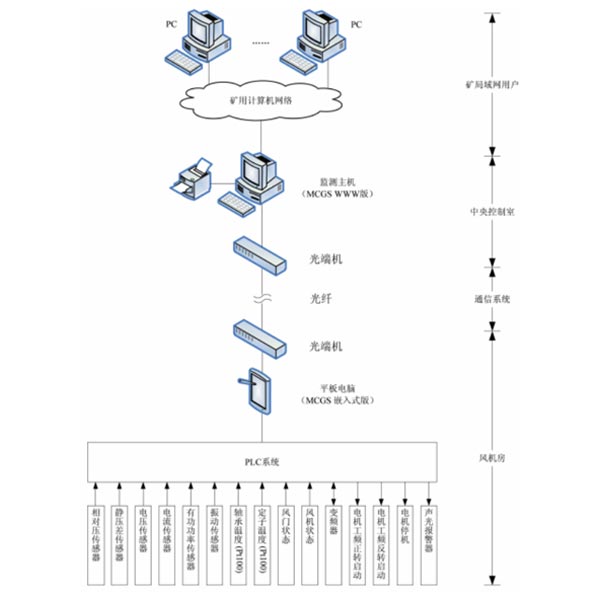

系统主要由传感器、PLC测控系统、上位机组态软件系统、通信系统等组成，如上图所示：

• 针对不同类型风机结构及其现场附属装置特点研发的风机气动参数测定方法，保证其测算结果准确、可靠；

• 运行控制与数据采集系统采用成熟的PLC技术，上位机软件采用冗余组态软件技术，保证系统长期运行稳定、可靠，维修方便；

• 测控功能上的网络化、WEB化；

• 风机房可无人值守；

• 系统可根据现场应用需求灵活配置，伸缩性强。

1、监测功能

• 实时监测风机电机的电气参数：电流、电 压、有功功率、功率因数、开关状态及系统保护信息；

• 实时监测设备的运行参数：电机前后轴、定 子温度；风机的喘振、振动等参数；

• 实时监测风机的气动参数：负压、静压、风量、风机效率；

• 实时监测风机变频器的状态参数：电参数、输出频率、温度、故障信息等。

2、控制功能

• 根据监测的风机风量值，实时控制变频器输出频率，使得风机风量与矿井需风量基本一 致；

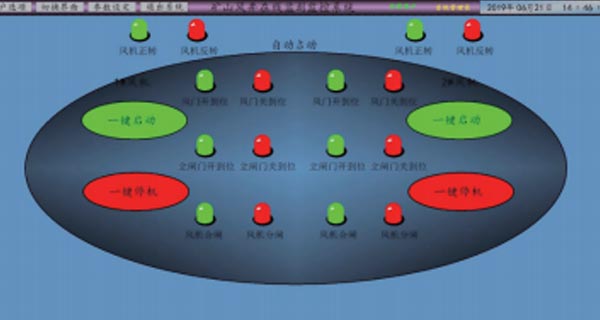

• 系统具备远程控制、现场自动控制、现场手动控制三种控制模式，优先级可根据需要自由设定；

• 具有故障停机、变频/工频自动倒换功能。

3、系统软件功能

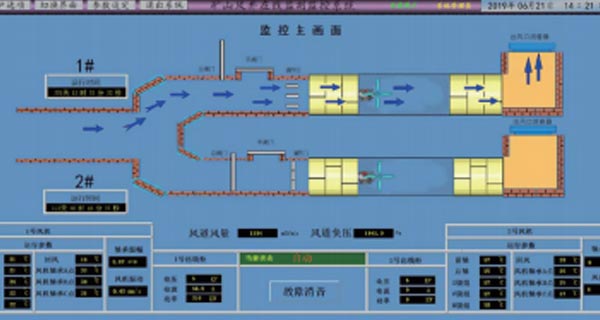

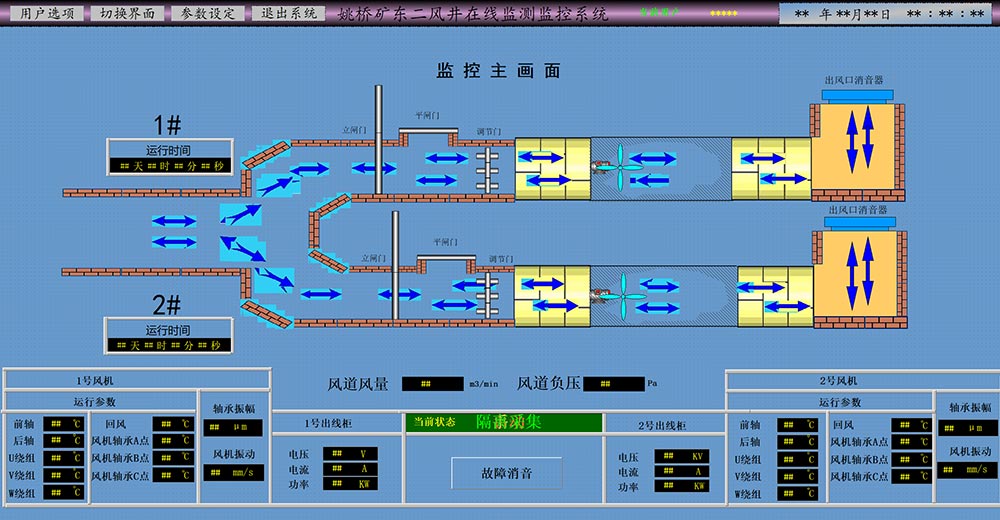

• 接收、处理、存储、显示PLC系统上传的现场数据，显示方式多样，生动直观；

• 运行参数的实时曲线图形显示，便于查看指定时间内各种不同参数的变化趋势；

• 运行参数的历史曲线图形显示和任意历史时刻的数据查询，历史数据可在计算机数据库 中保留一定的时间，也可拷贝到U盘长期保存，以便于查询分析；

• 运行参数的历史数据，以报表形式查询、显 示和打印；

• 在线测绘风机性能特性曲线(H—Q、N — Q、η—Q)，风机工况点；

• PID实时计算，控制变频器调整输出频率值，使风机风量与矿井需风量基本一致；

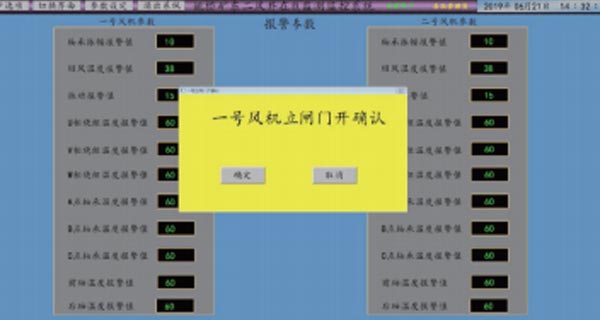

• 运行参数的超限报警（声光报警）并记录报警信息；

• 系统设置了操作权限，只有获得权限的人员方可操作系统；

• 具有防止误操作功能；

• 具有Web发布功能，系统监测界面可在网上浏览。
